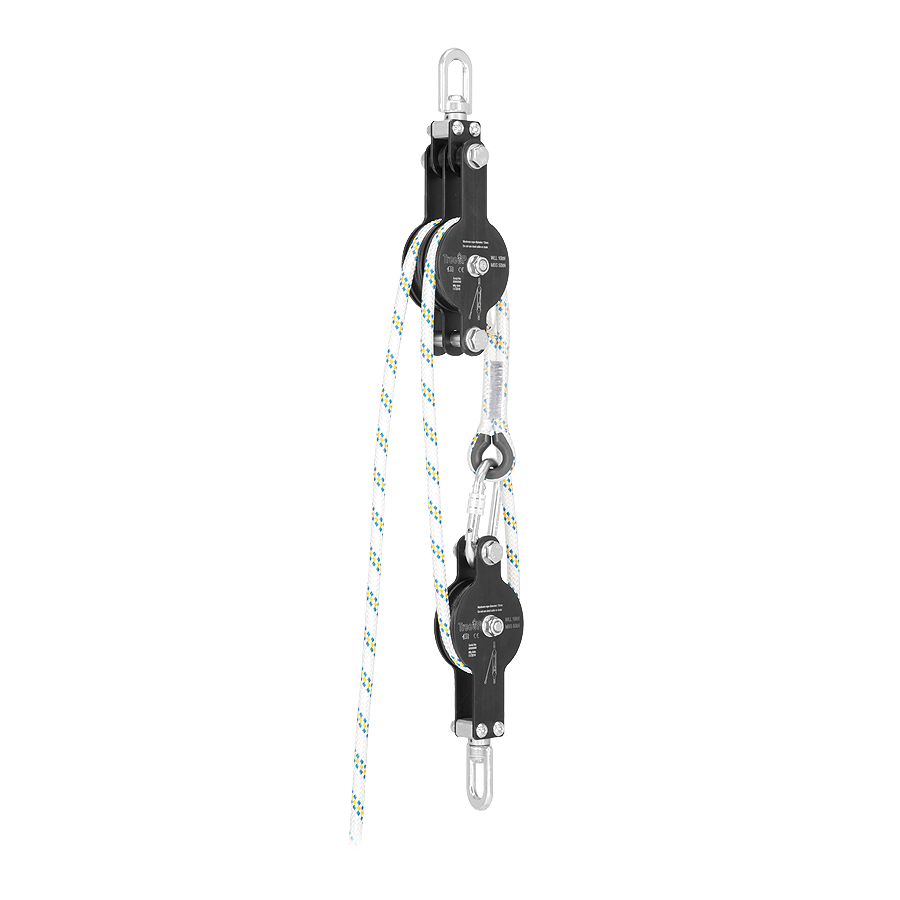

Wielobloczek Protekt TU 413

PRZEZNACZENIE

Wielobloczek TU 413 może być stosowany w arborystyce (sekcyjna wycinka drzew) oraz transporcie ładunków. Sprzęt przeznaczony jest do podnoszenia i opuszczania ładunków.
Urządzenie nie jest przeznaczone do stosowania jako indywidualny sprzęt chroniący przed upadkiem z wysokości.

BUDOWA
Komplet wielobloczka TU 413 składa się z następujących elementów:

• górny bloczek z dwoma kółkami,
• dolny bloczek z jednym kółkiem,
• zatrzaśnik łączący koniec liny z dolnym bloczkiem,
• lina robocza,

ZASTOSOWANE MATERIAŁY

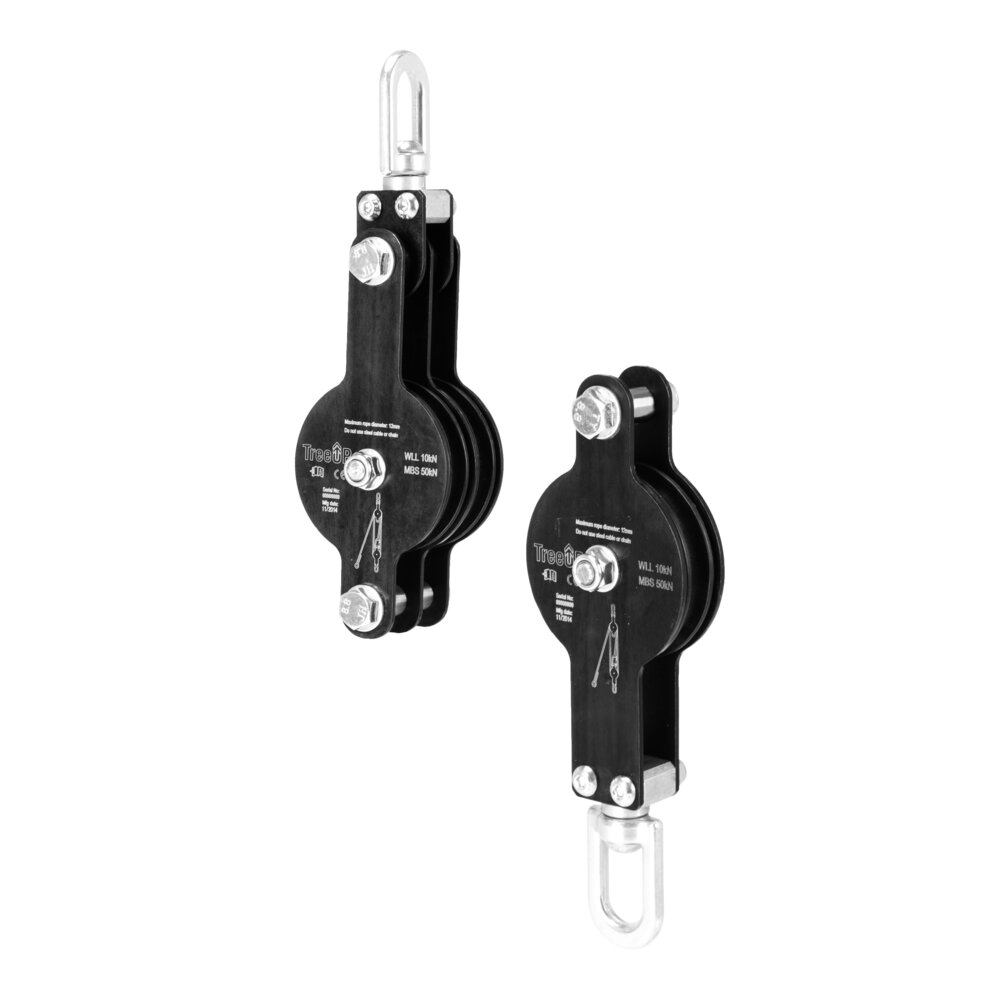

Oba bloczki (górny i dolny) składają się z kół z tworzywa sztucznego – radilon (osadzonych na łożyskach kulkowych, które zapewniają swobodny obrót kół pod działaniem obciążenia) połączonych blachami ze stali ocynkowanej galwanicznie. Osie i elementy złączne (śruby, nakrętki, podkładki) wykonane są ze stali ocynkowanej galwanicznie. Każdy bloczek wyposażony jest w obrotowe ucho zaczepowe wykonane z aluminium. Ucho zaczepowe górnego bloczka jest dodatkowo wahliwe względem korpusu bloczka.

ZAKRES DŁUGOŚĆ LINY ROBOCZEJ
Wraz z redukcją siły wymaganej do podniesienia lub opuszczenia ładunku rośnie trzykrotnie długość liny „S” wymaganej do jego podniesienia o wysokość „H”. Przykład: jeżeli chcemy podnieść ładunek na wysokość H = 3m należy wyciągnąć z bloczka S = 3 * H = 3 * 3m = 9 m. Należy to uwzględnić przy doborze wymaganej długości liny roboczej. Wielobloczek może być stosowany tylko z liną włókienniczą o średnicy max ø 12 mm.

Parametry:

• maksymalna średnica liny: 12 mm,
• przełożenie urządzenia: 3:1,
• min. wytrzymałość niszcząca: 50 kN,
• max obciążenie robocze: 10 kN,
• współczynnik bezpieczeństwa: 5:1,
• waga kompletu, bez liny roboczej: 2,47 kg.
